CTW-4000型支重轮磁粉探伤机
一、设备名称及用途：
1、设备名称：CTW－4000型支重轮磁粉探伤机
2、被测工件：支重轮。
3、规格：长度小于300mm,直径小于200mm。

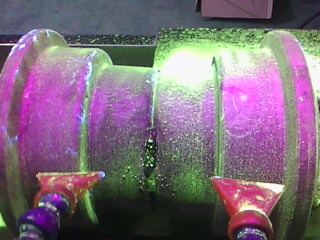

4、检测要求：检查支重轮内外表面和近表面因机加工和疲劳而引起的裂痕等细微缺陷。
二、设备配置、技术参数及功能
（一）本机设计制定标准
JB/T8290—1998《磁粉探伤机》
（二）设备能力
运转时间：大于500小时/月。
节拍：40秒/件
（三）设备组成（见附图）
电源控制柜（包括 ：操作站、控制主板和主电源板等 ） 一套
磁化输送装置(包括:夹紧机构、磁轭纵向磁化器、周向磁化器和输送线等) 一套
控制系统（欧姆龙PLC） 一套
磁悬液喷洒系统 一套
紫外灯系统 一套
暗室系统 一套
上料机构 一套
下料机构 一套
移位机构 一套
退磁机 一台
（四）主要技术指标：
本机按照《标准磁粉探伤机》（JB/T8290—1998）制造。
输入电源：三相四线 380V±10% 50Hz，250A
暂载率：30%
磁化电流
周向：AC 0—4000A，连续可调(带断电相位控制)
纵向：AC：0－18000AT（有效值），连续可调（带断电相位控制）
退磁方式：远离式自动退磁
退磁效果：剩磁≤2Gs
气动夹紧：穿棒行程0-450mm
夹紧方式：气动（气源用户自备³0.4MPa）
电极间距：400 mm
磁化方式：单周向磁化，单纵向磁化和复合磁化
紫外线强度：工件表面离紫外灯泡380mm处强度不低1000uw/cm2
气源气压： 0.4—0.8MP
使用环境：温度—10℃～+40℃ ，相对湿度≤80%
贮存环境：温度—20℃～+60℃，相对湿度≤70%，无腐蚀性气体粉尘和强力高频电磁污染。
灵敏度测试：按《机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以15/50的A型试片测试，在工件的任意方位显示清晰。
运行方式：手动、自动；
重量:约2500Kg。
