CEW-50000AT钢坯非接触式磁粉探伤机
一．设备名称及用途：
1．1设备名称 CEW-50000AT钢坯非接触式磁粉探伤机
1．2规格
1）、材料种类：轧制方坯
2）、尺寸范围： 160×160mm。
3）、钢坯长度范围： 5m～12m
4）、弯曲度： 4mm/m，全长不超过40mm，局部20mm。
5）、坯料温度：0～50℃
6）、表面质量：黑表面
1．3检测要求
纵向缺陷:宽度0.2mm×深度0.15mm×长度10mm
环向缺陷: 宽度0.2mm×深度0.15mm×长度10mm
点状缺陷: 深0.2mm×φ1mm （当量）
采用 标准A型2号试片检测或八角试块，15/50×2。
1.4需方设施条件
1）电源 ◇需方电源条件如下：
三相AC 380V±10% 50Hz(+0.5 Hz～-1 Hz)，三相四线；
2）压缩空气
压力波动范围：0.4-0.6MPa
3）可使用的水以及水质
普通自来水或工业新水
二．设备配置、技术参数及功能
（一）本机设计制定标准
JB/T8290—2011《磁粉探伤机》
（二）设备能力
运转时间：大于500小时/月。
（三）设备组成

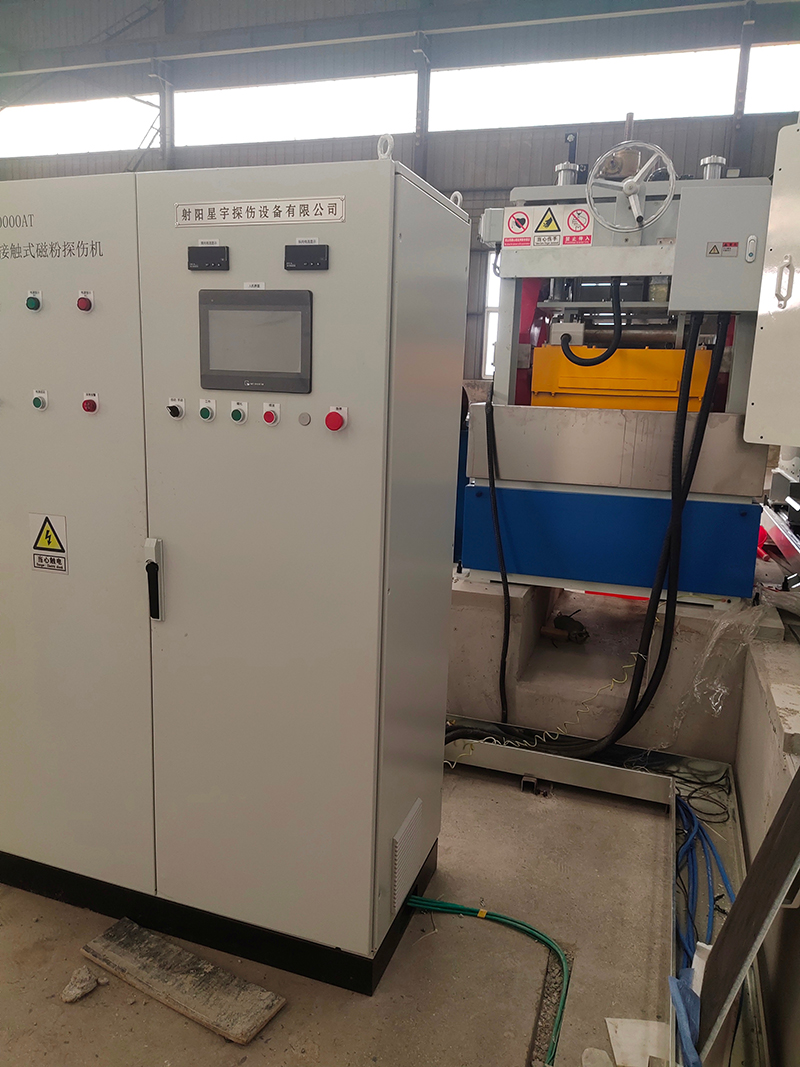

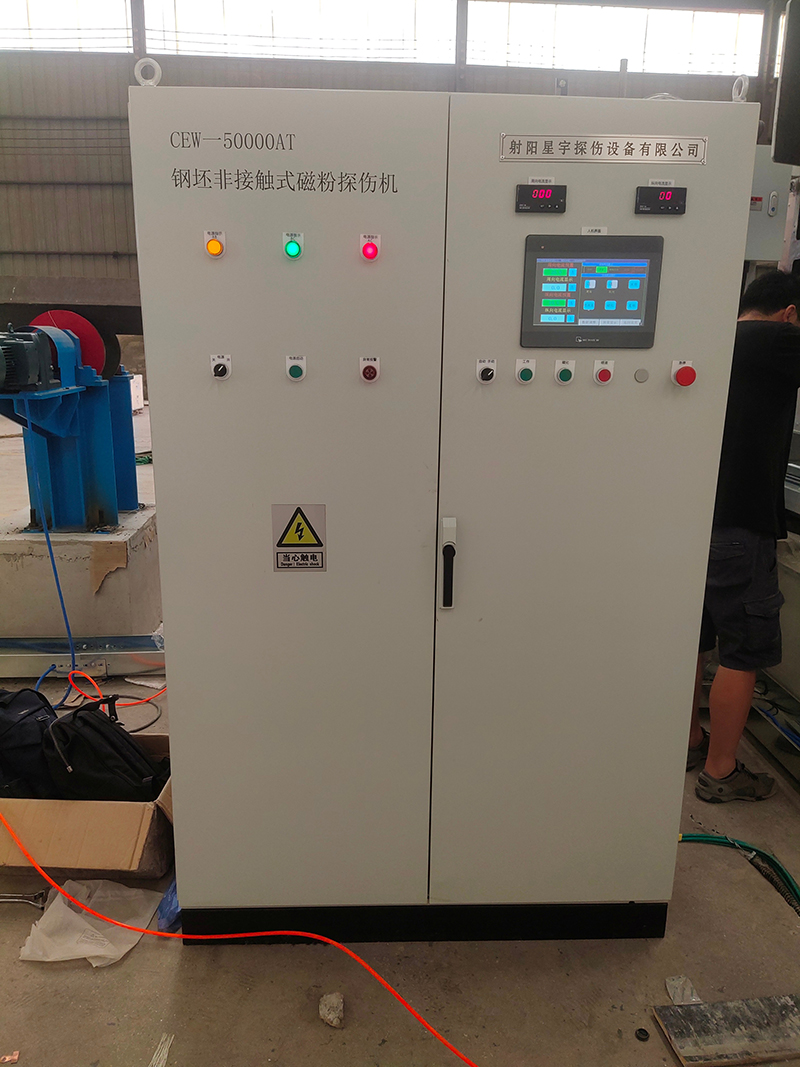

3.1、电气控制系统 两套
3.2、故障自诊断系统 两套
3.3、磁化电源系统 四套
3.4、非接触式交流磁化发生器 两套
3.5、非接触式直流磁化发生器 两套

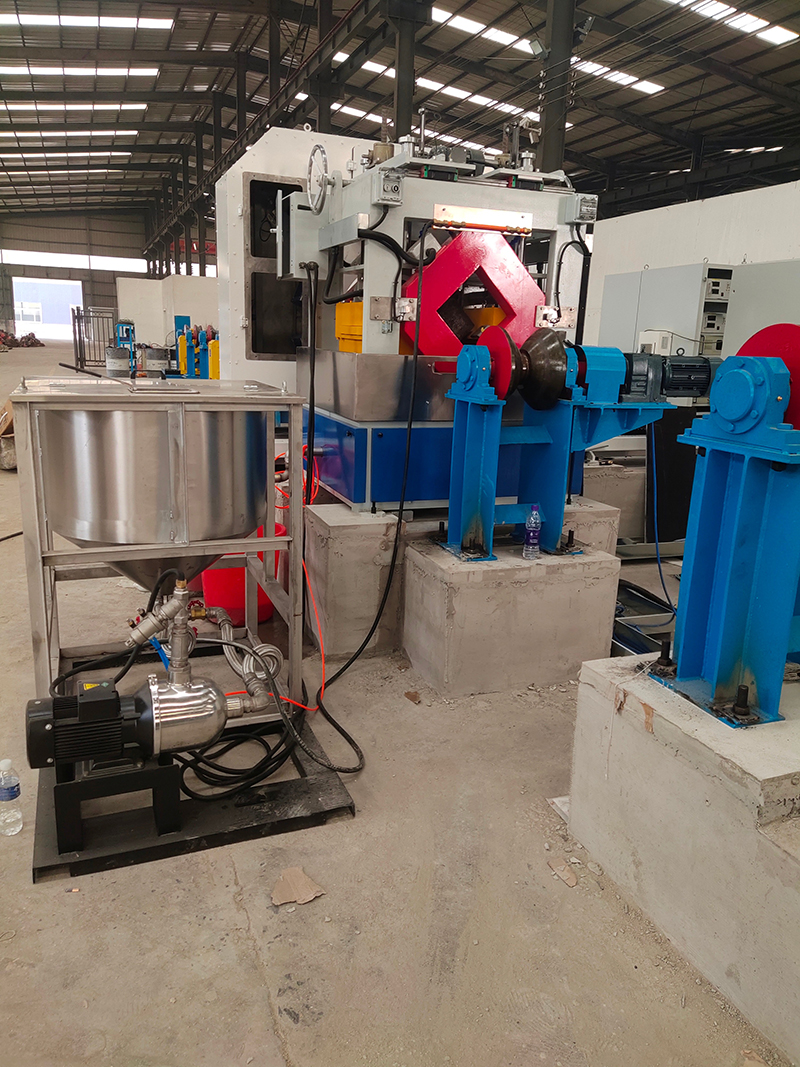

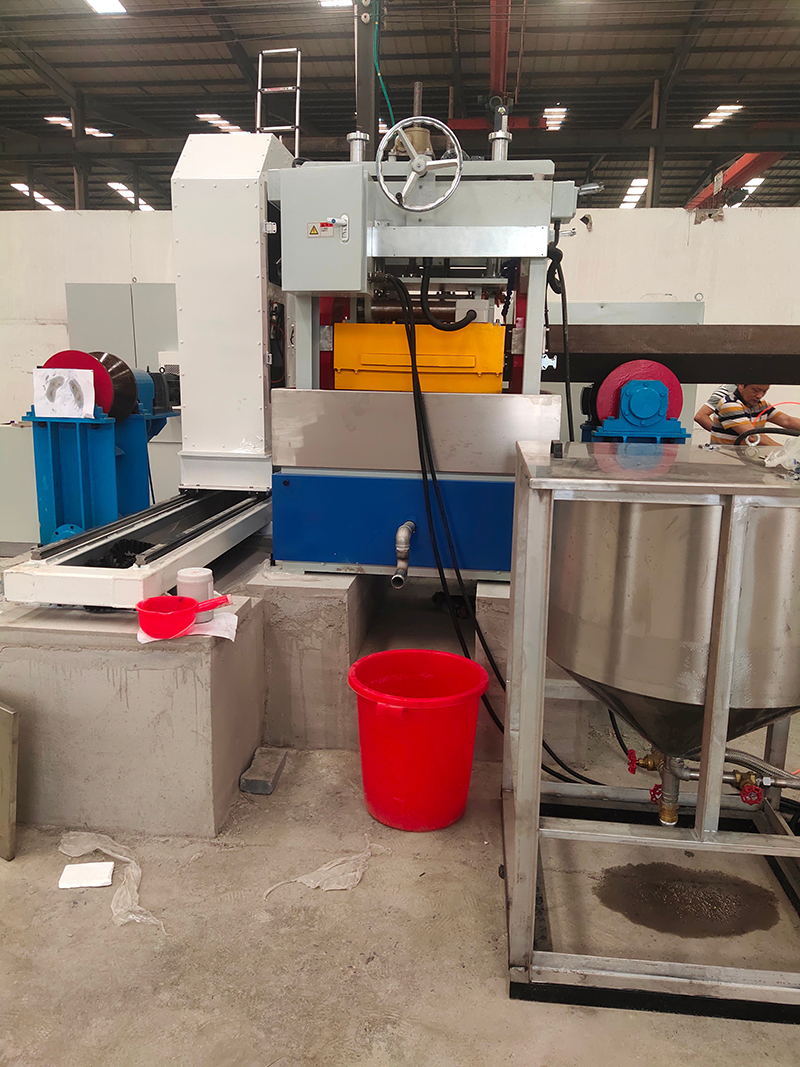

3.6、磁悬液喷洒及回收系统 两套
（四）主要技术指标：
4.1、可检测钢坯类型
钢坯：截面范围160×160mm
长度：5m≤L≤12m。
4.2、检测内容
检测纵向、横向、周向、四角和斜向缺陷。
4.3、可测缺陷类型
探伤灵敏度：A型2#试片（30/100）清晰显示；在使用八角形试块作为校检工具时，本系统可以检测钢坯表面的缺陷和表面以下深度为2mm的次表面的缺陷。：
4.4、荧光磁粉
400目荧光磁粉，稀释度 3-5g/升
4.5、电力供应
电源：三相四线AC 380V±10％ 、50Hz±2%，两相AC 220V±10％ 、50Hz±2%
4.6、交流磁化发生器——用于横向磁化（安匝）：
额定容量：50000 安匝 交流 （共两个工作站）（每个工作站161A×1.41×110匝）、数显、连续可调；
4.7、直流磁化发生器——用于纵向磁化：
额定容量：50000 安匝 直流 （共两个工作站）（每个工作站15.6A×K=2×800匝）、内径300×300 mm、数显、连续可调；
4.8、本系统所产生的噪声
在通常的操作位置，和在设备噪声最大的位置，即在距离设备上方1.5米，圆周为1米的区域内操作时，从操作人员头部位置测得的噪声小于80Db(A)等效声波
4.9、工件运行速度：≤250mm/S（人工观察速度，辊道控制）；
4.10、暂载率（磁化率）：100%;
4.11、运行方式：手动、自动、点动（不作为设备运行方式）；
4.12、辊道标高（辊道中心高）：800 mm（具体根据客户要求）；
4.13、气源压力：0.4—0.6MPａ；
