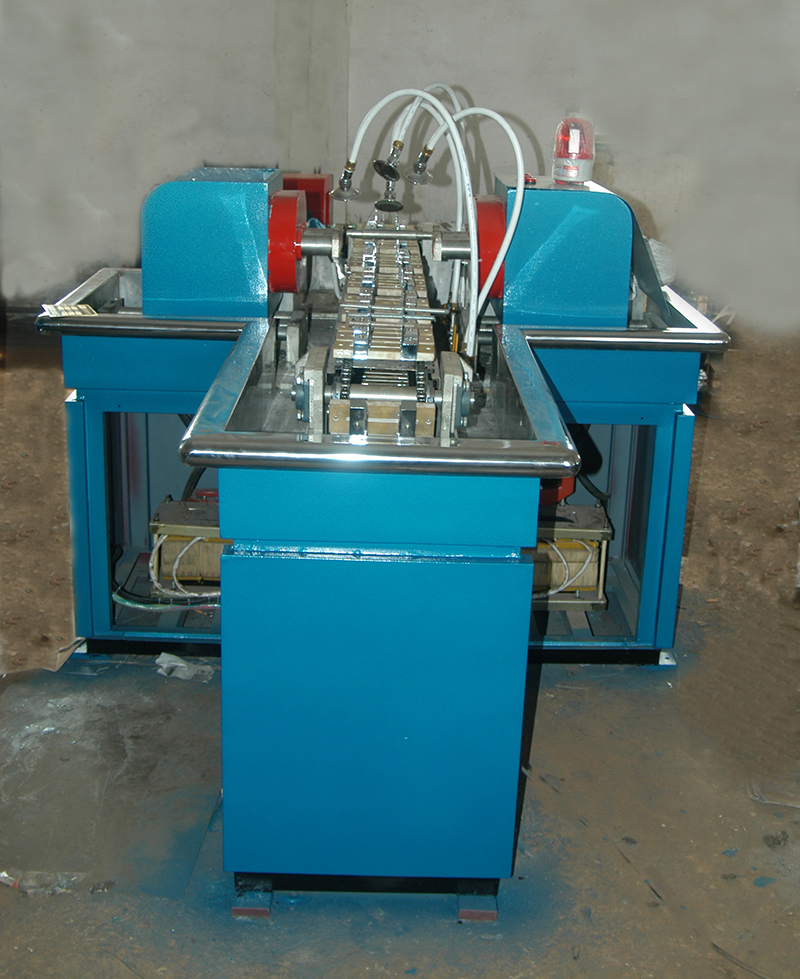

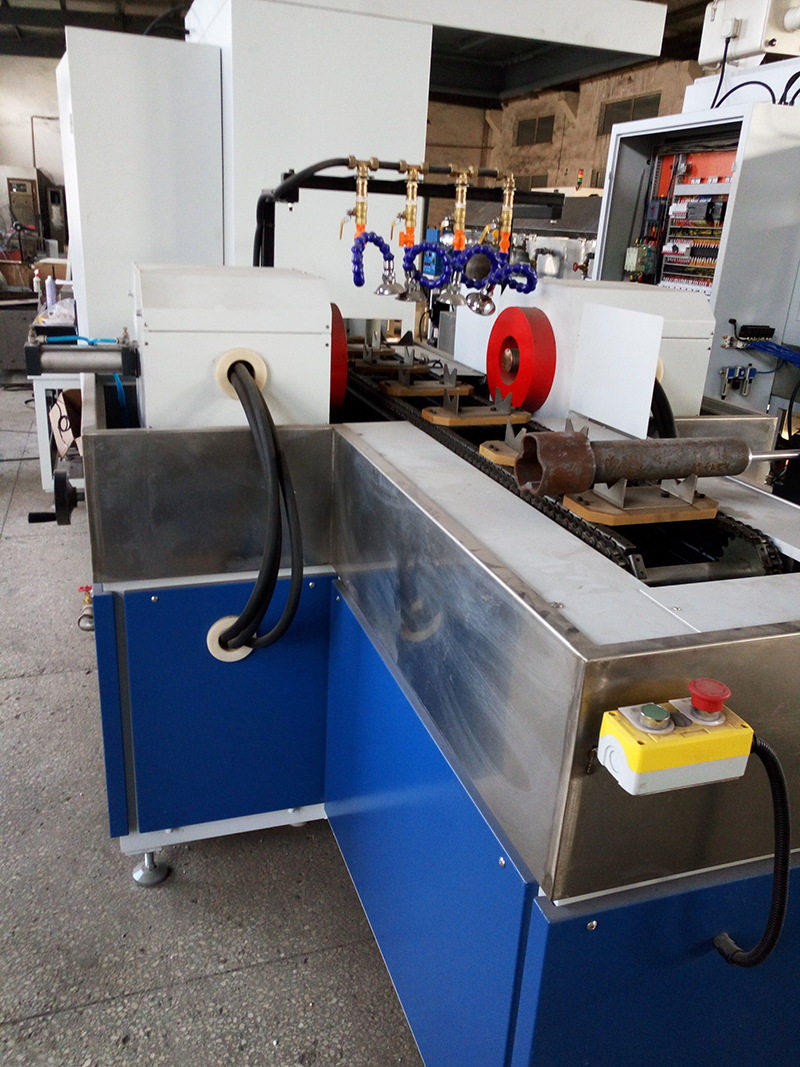

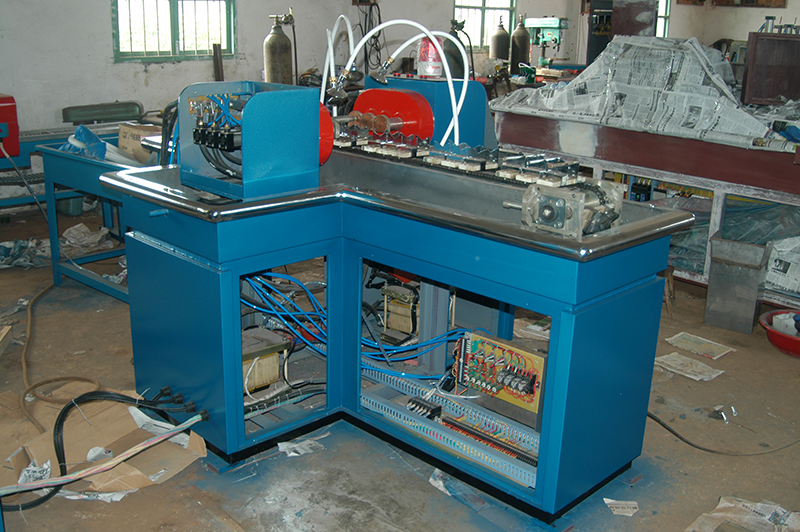

CJE-1000型螺栓三工位螺栓磁粉探伤线
一、 公司概况
1、 设备名称、型号
CJE-1000型螺栓三工位螺栓磁粉探伤线
2、 设备概述
该机为微机控制半自动湿法交流复合磁化荧光磁粉探伤设备。它以小型工业可编程序控制器（PLC）为核心对系统的机械程序动作，如夹紧、喷洒磁悬液、磁化、退磁、松夹等进行程序控制，能按规定程序完成除人工上下料和缺陷观察以外的全部探伤过程，既可自动操作，又可手动工作。
二、设备组成
磁化电源 一套（周、纵向各一套）
磁悬液喷洒系统 一套
夹持机构 一套
输送机构 一套
控制系统 一套（日本欧姆龙PLC）
暗室系统 一套
紫外灯系统 一套
退磁机 一台
三、探伤工件
螺栓：M20 长度130--290mm。
检测要求：检查工件表面和近表面因铸造、锻造、机加工和疲劳而引起的裂痕等细微缺陷。
四、设备能力
运转时间：大于500小时/月。
节拍：8小时/每天8000只。
五、本机设计制定标准
JB/T8290—2011《磁粉探伤机》
六、主要技术指标
周向磁化电流：交流（AC）0—1000A连续可调，带断电相位控制（无漏检）。
纵向磁化磁势：交流（AC）0—16000AT连续可调。
电极间距：100—300mm。
磁化原理：通电、磁轭法。
磁化方式：周向磁化3只工件分别通电、纵向磁化、复合磁化三种可灵活选用。
使用环境：—10℃—+40℃，相对湿度≤80%。
贮存环境：温度—20℃—60℃，相对湿度≤70%。无腐蚀性气体粉尘和强力高频电磁污染。
紫外线强度：距工件380mm处紫外线强度不少于3000μW/cm2。
灵敏度测试：按中华人民共和国机械行业标准JB/T6065—92《磁粉探伤用标准试片》规定，以标准2号A型试片测试，显示清晰。
电源：三相四线，380V±10%，50HZ，约120A。

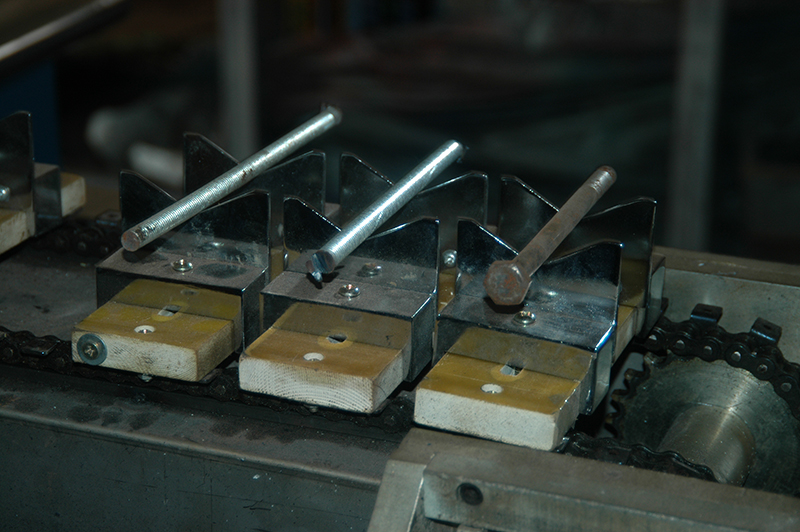

工件输送：用链条与V型块组合，减速机作动力输送。
夹紧方式：气动夹紧，气压0.4—0.8Mpa可调，（气源用户自备）；
退磁方式：专设退磁机构，远离式自动退磁；
退磁效果：退磁后工件上剩磁小于160A/m（2GS）；
检查面：工件全部表面的裂纹等缺陷。
七、运行程序 手动和自动二种。
自动程序为：人工上料——输送（3S）--夹紧(1S)一—喷洒(4S同时磁化1S) ——间隔（0.5S）——磁化(1S)——松开(1S)——自动输送——进入观察区——观察--下料—人工将工件放入退磁机——自动退磁——下料
手动，可单独实现夹紧、输送、磁化、喷洒等动作。
自动程序可连续进行。
