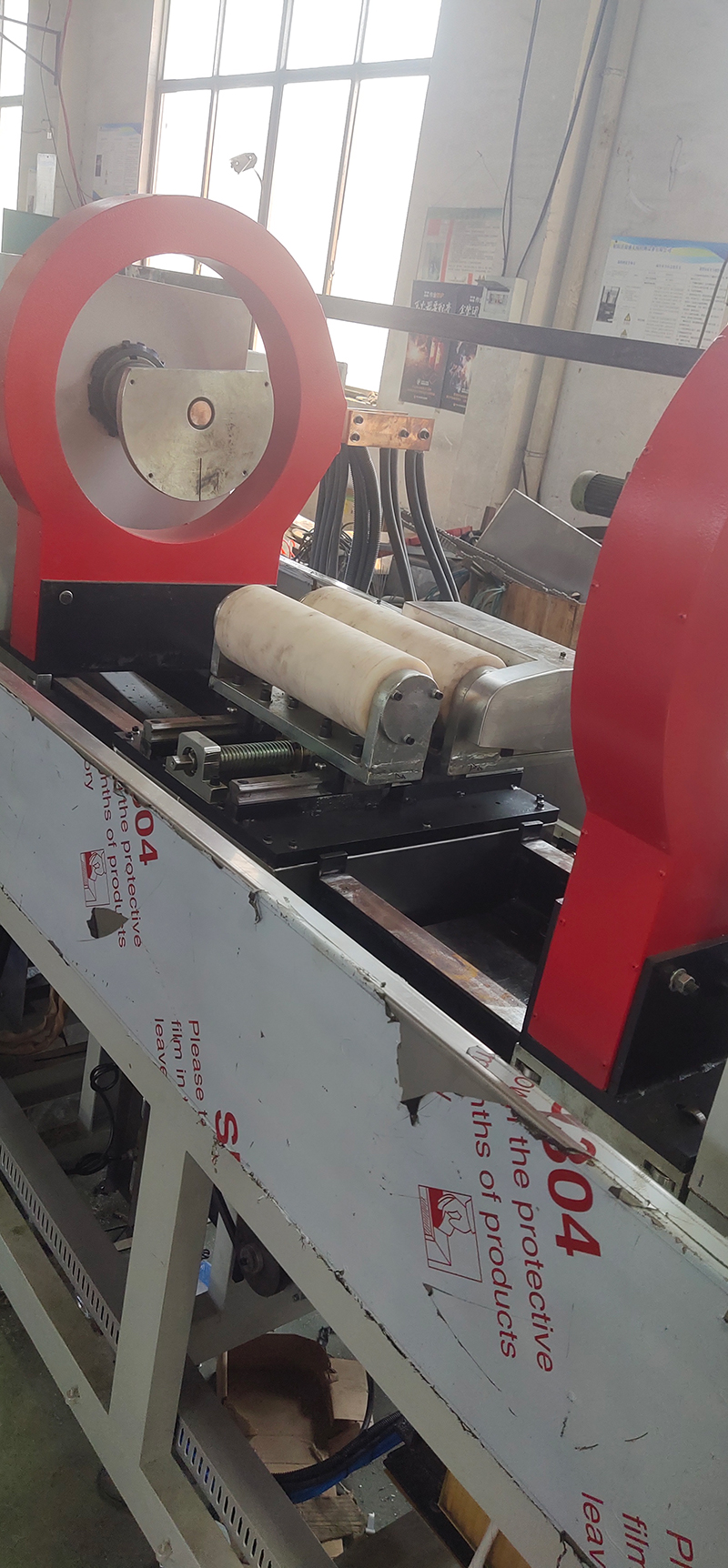

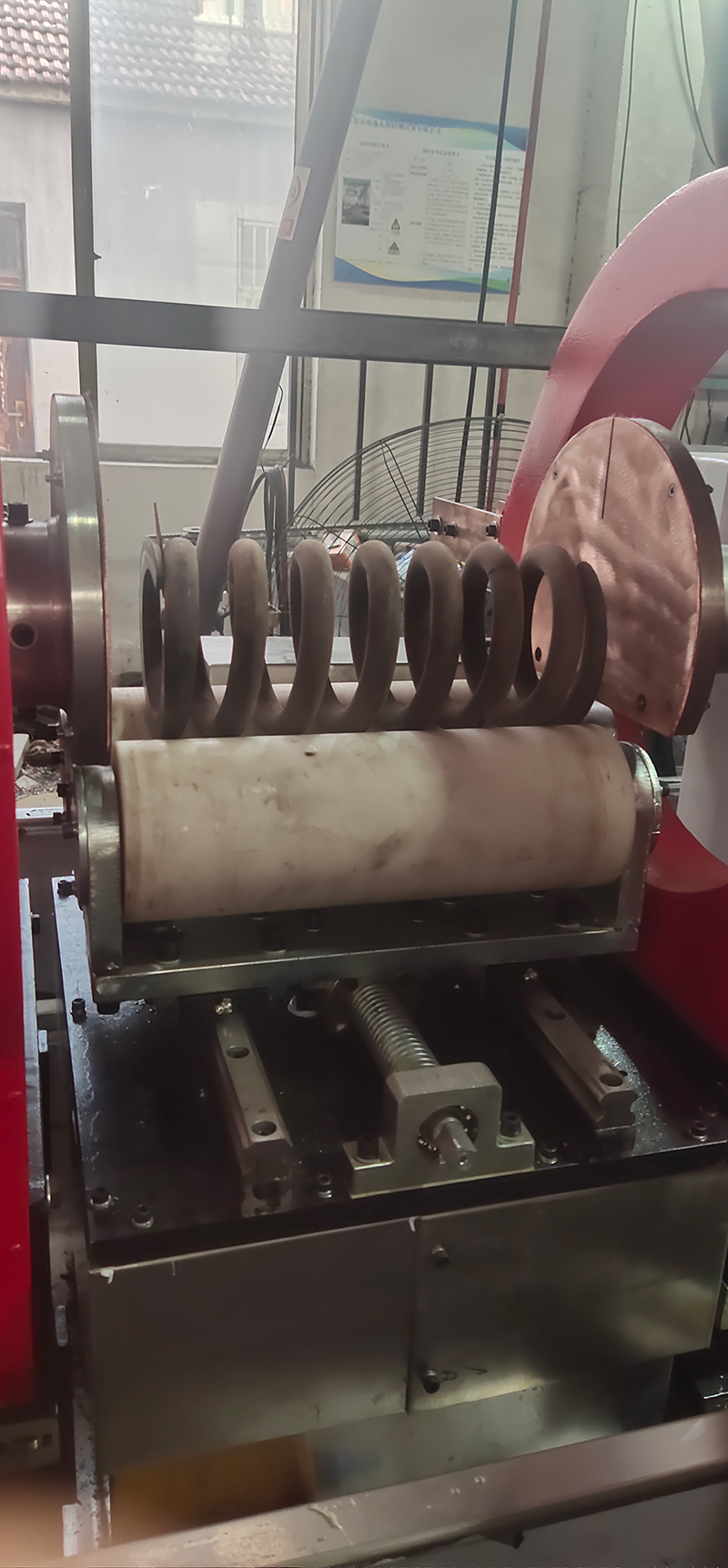

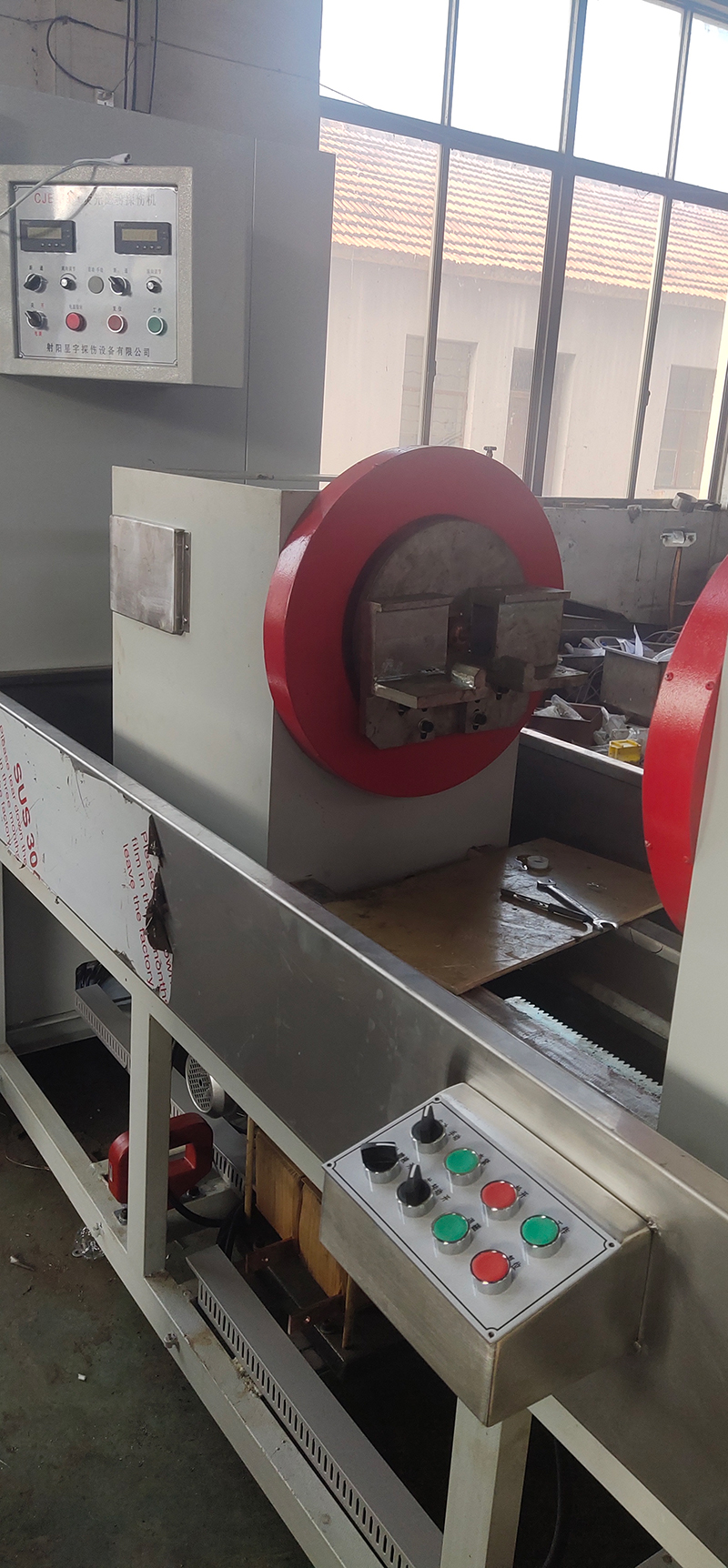

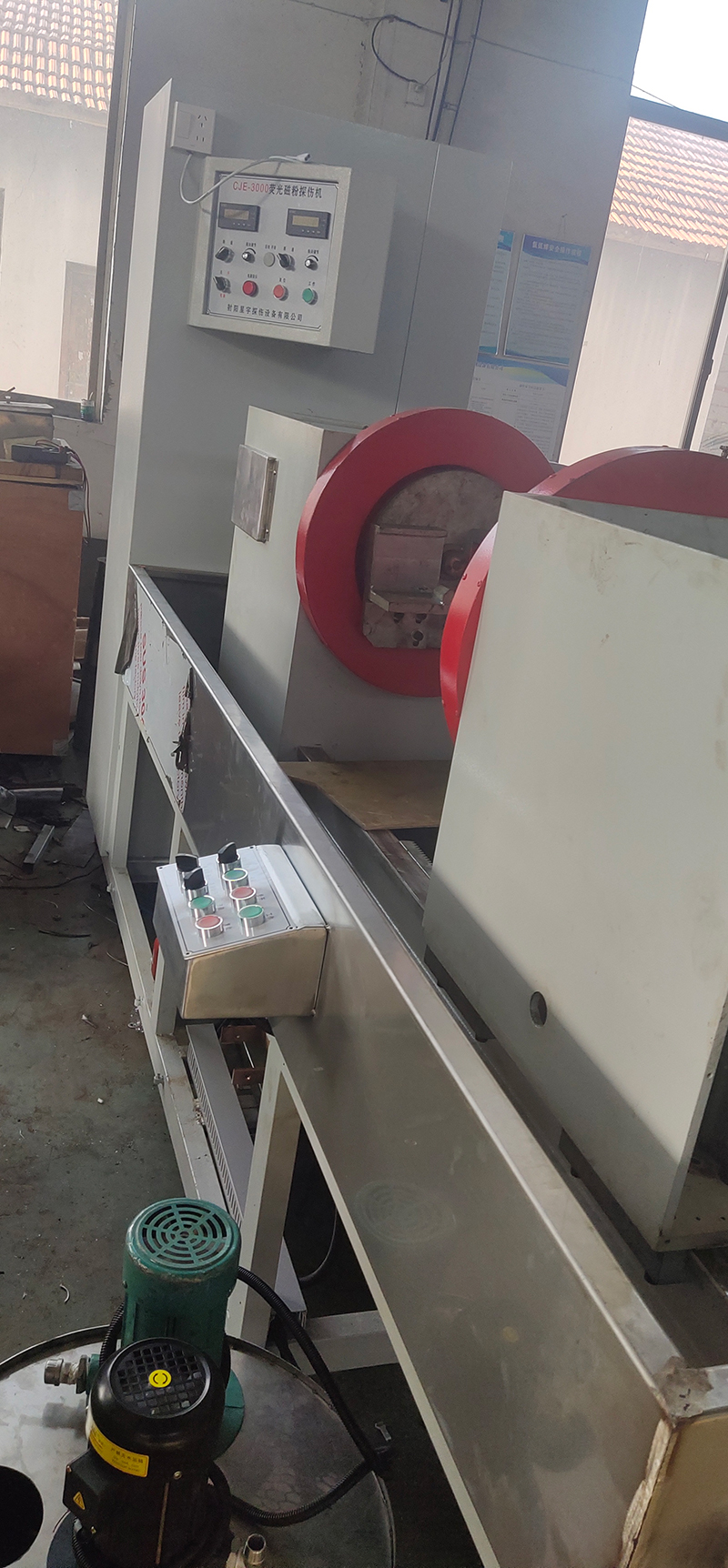

CJT-3000型弹簧荧光磁粉探伤机

一、概述

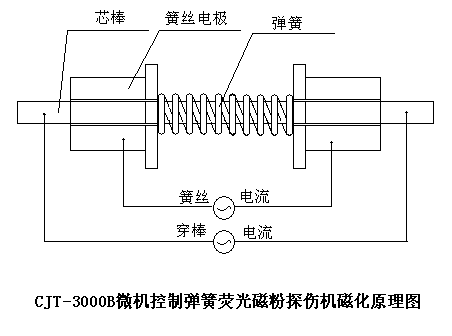

CJT—3000B型弹簧荧光磁粉探伤机是一种专门适用螺旋弹簧的专用无损检测设备，它的原理建立在漏磁场基本理论上。见下图


二、主要技术指标

CJT—3000型弹簧荧光磁粉探伤机，按照《中华人民共和国国家标准磁粉探伤机》（JB/T8290—1998）制造。

1、输入电源三相四线 380V±10% 50Hz，最大相电流约150A

2、暂载率：20%

3、探伤节拍：班产量不少1500件（8小时）

4、穿棒磁化电流：AC 0—3000A，连续可调

5、通电磁化电流：AC 0—1000A，连续可调

6、退磁方式：衰减式

7、退磁效果：剩磁≤3Gs

8、单向夹紧，双向穿棒，夹紧行程：0—50mm，单穿棒行程0—250mm.最大弹簧长度500mm（可根据用户要求设计）。

9、磁化方式，单周向磁化，单纵向磁化和复合磁化

10、紫外线强度：工件表面离紫外灯管380mm处强度不低于1000uw/cm2

11、气源气压：0.4—0.8MP，容量0.2mm2/n

12、平均功耗：3KVA

13、使用环境：温度—10℃～+40℃ ，相对湿度≤80%

14、贮存环境：温度—20℃～+60℃，相对湿度≤70%

无腐蚀性气体粉尘和强力高频电磁污染。

15、灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以15/50的A型试片测试，在工件的任意方位显示清晰。

三、探伤工艺流程：

上料→夹紧、穿棒→喷液、磁化→松夹、退棒→检测台观察→退磁→下料。
