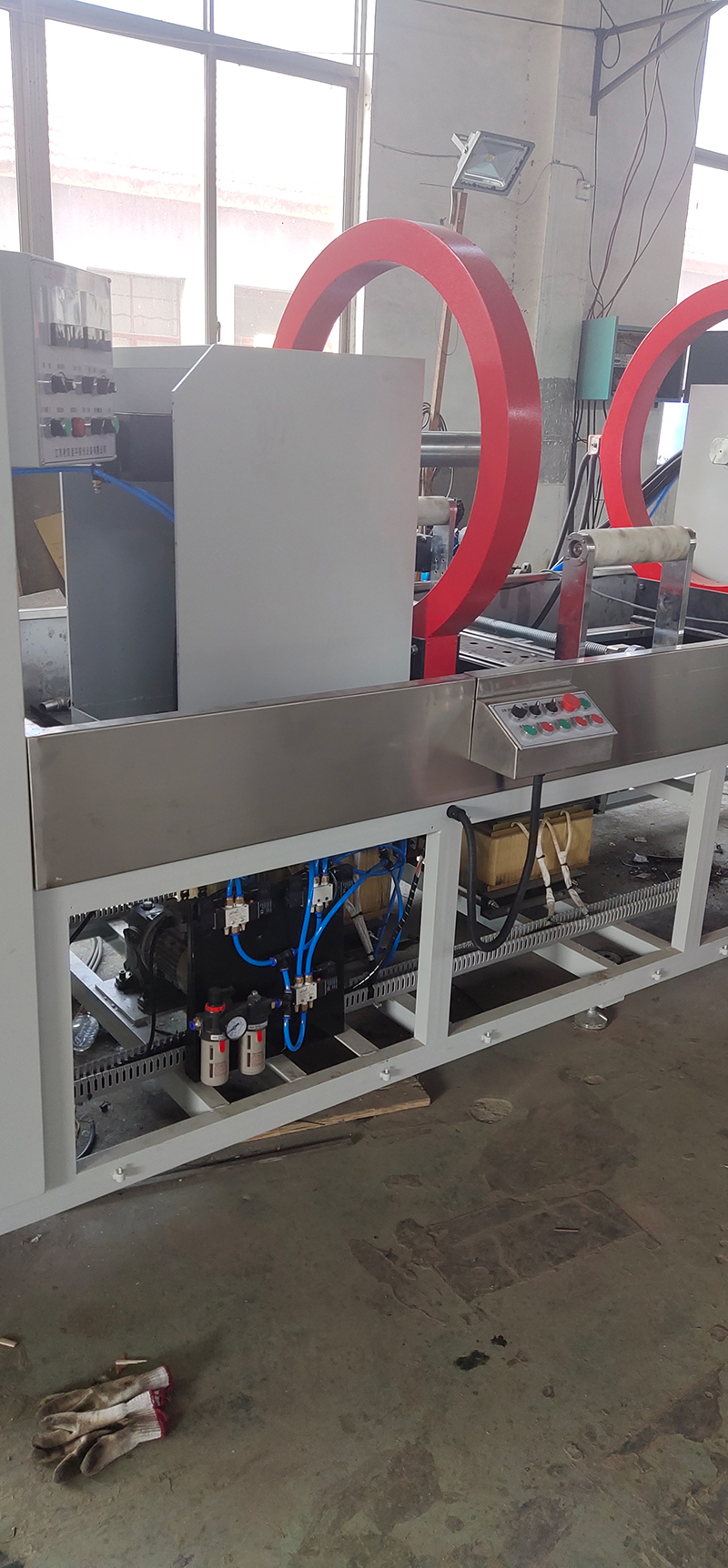

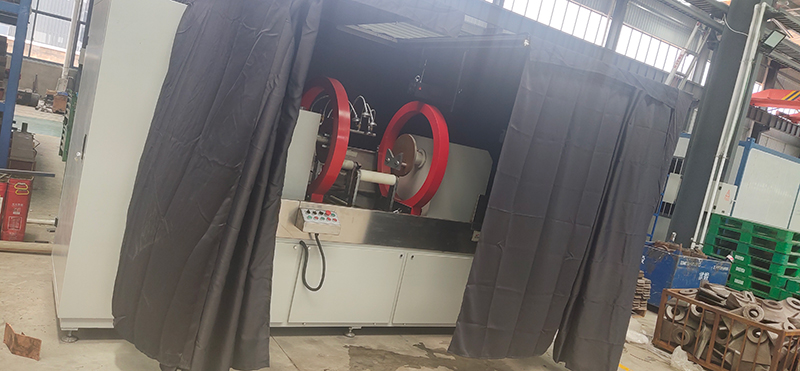

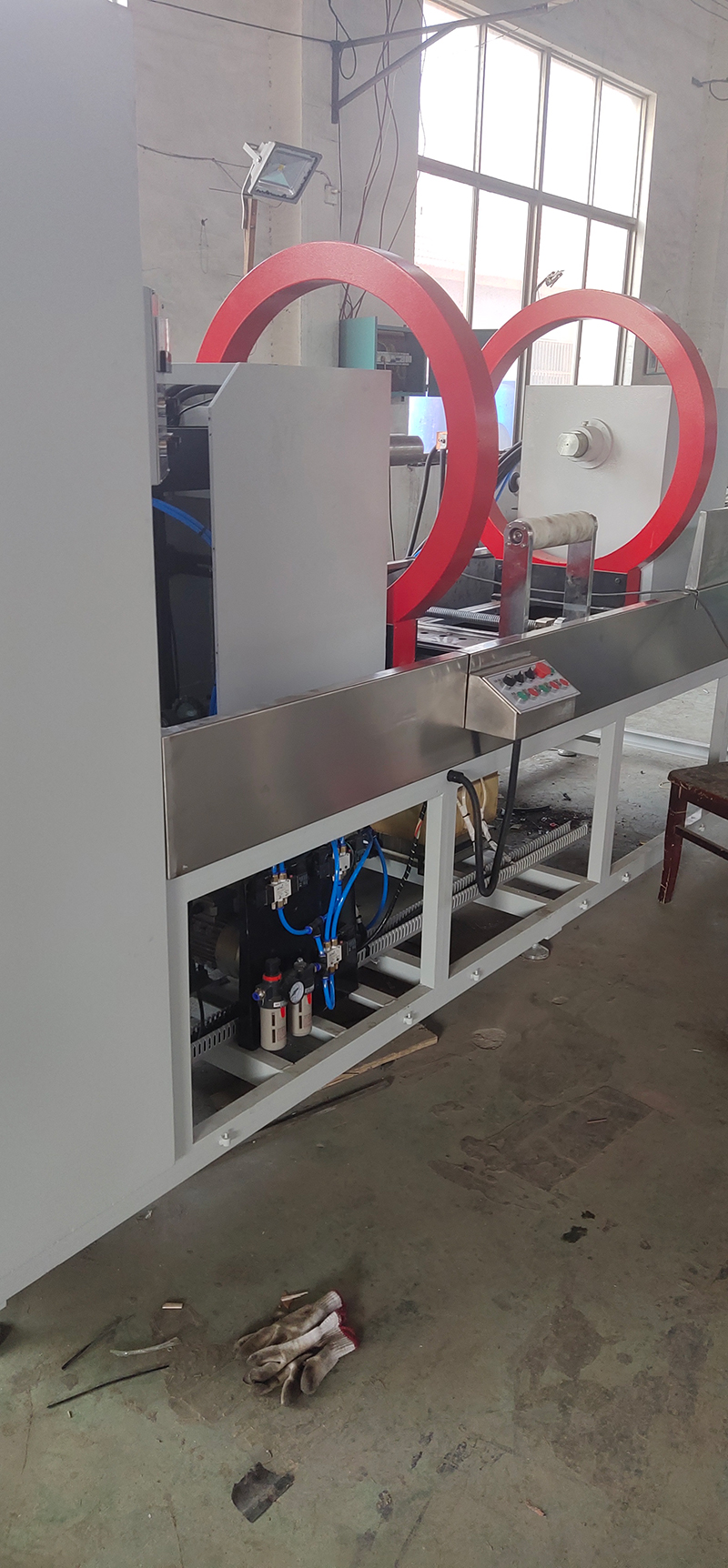

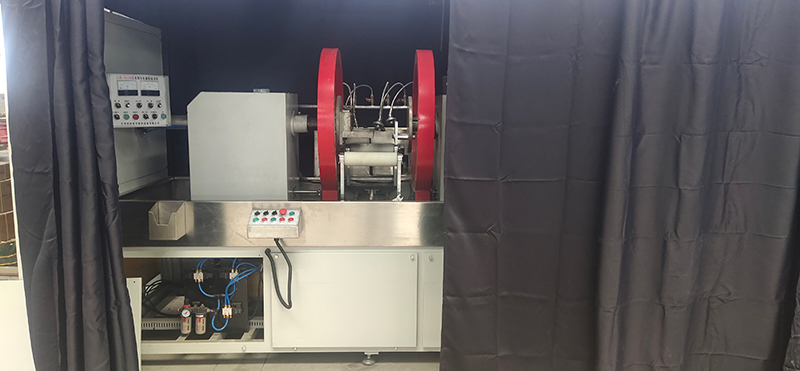

CJE-10000型吊钩车轮磁粉探伤机
一．设备名称及用途：
1．1设备名称：CJE-10000型吊钩车轮磁粉探伤机
1．2规格：
1）、材料种类：吊钩，车轮
2）、尺寸范围：长度800mm宽300mm厚度100mm以内
车轮直径680mm厚度210mm
1．3检测要求：
检查工件表面和近表面细微缺陷
采用 标准A型2号试片30/100检测。
1.4需方设施条件
1）、电源 ◇需方电源条件如下：
三相四线AC 380V±10% 50Hz(+0.5 Hz～-1 Hz)，瞬间最大电流750A；
2）、压缩空气
压力波动范围：0.4-0.6MPa
3）、可使用的水以及水质
普通自来水或工业新水。
二．设备配置、技术参数及功能
（一）本机设计制定标准
JB/T8290—2011《磁粉探伤机》
（二）设备能力
运转时间：大于500小时/月。
（三）设备组成
3.1电源控制柜（包括 ：操作站、控制主板和主电源板等 ）
一套
3.2磁化夹持装置(包括:夹紧机构、磁轭纵向磁化器、周向磁化器等)
一套
3.3控制系统（欧姆龙PLC）一套
3.4磁悬液喷洒系统 一套
3.5紫外灯系统 一套（另加手提灯壹只，便于观察吊钩弯钩部位）
3.6暗室系统 一套
3.7吊钩旋转观察机构 一套
3.8车轮托架电动旋转机构 一套
（四）主要技术指标：
4.1磁化电流
周向：AC 0—10000A，（有效值），连续可调(带断电相位控制)
纵向：AC：0－18000AT（有效值），连续可调（带断电相位控制）
4.2电极间距：0—1000 mm
4.3磁化方式：单周向磁化，单纵向磁化和复合磁化
4.4气动夹紧：吊钩夹紧行程0-50mm（左电极轴气缸），车轮穿棒行程不小于250mm（右电极轴气缸）
4.5夹紧方式：气动（气源用户自备³0.4MPa）
4.6气源气压： 0.4—0.8MP
4.7退磁效果≤3Gs
4.8使用环境：温度—10℃～+40℃ ，相对湿度≤80%
4.9贮存环境：温度—20℃～+60℃，相对湿度≤70%，无腐蚀性气体粉尘和强力高频电磁污染。
4.10灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以15/50的A型试片测试，在工件上显示清晰。
4.11输入电源：三相四线 380V±10% 50Hz，最大瞬间约750A
4.12设备承重＞500根据
（2）该设备设计、制造及操作使用符合国家对人体及外部环境安全性的相关要求。
五．设备外观要求：
（1）设备结构设计合理，外表美观大方。
（2）设备焊缝要求平整、光滑，无焊渣和流疤现象。
（3）油漆要求平整、光滑、均匀、美观。
六、主要材料及配置
序号 | 名称 | 生产厂家 |
1 | 周向变压器 | 星宇 |
2 | 纵向变压器 | 星宇 |
3 | PLC | 欧姆龙 |
4 | 磁悬液喷淋及回收单元 | 星宇制造 |
5 | 工件托架支撑机构 | 星宇制造 |
6 | 空气开关 | 上海人民 |
7 | 接触器，断路器 | 上海人民 |
8 | 继电器 | 上海人民 |
9 | 可控硅 | 上整所 |
10 | 可控硅 | 上整所 |
11 | 按钮、指示灯 | 上海人民 |
12 | 可控硅触发电路 | 星宇自制 |
13 | 水泵 | 浙江 |
14 | 气缸 | 台湾亚德克 |
