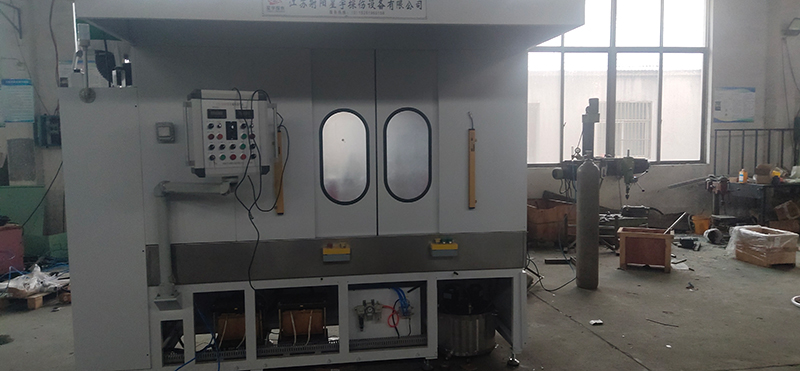

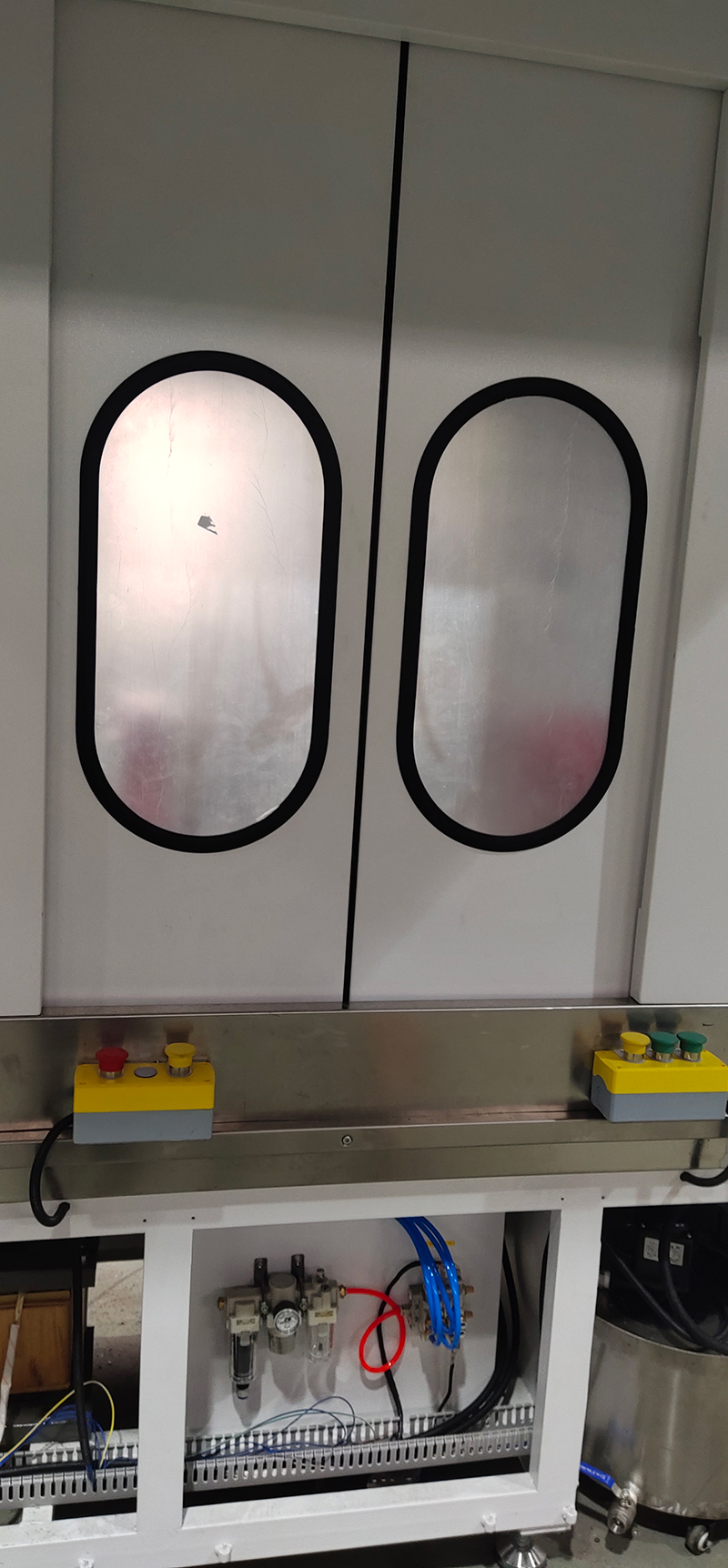

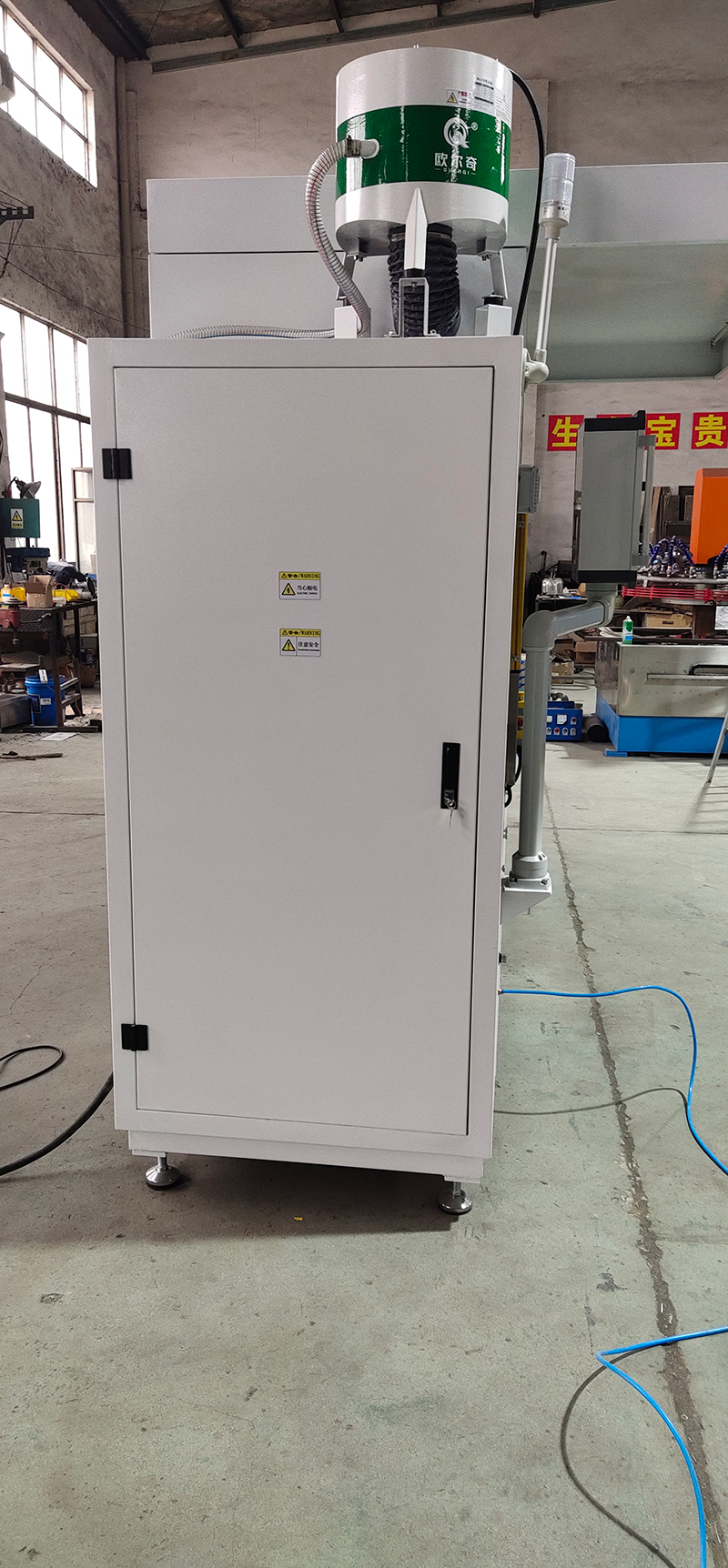

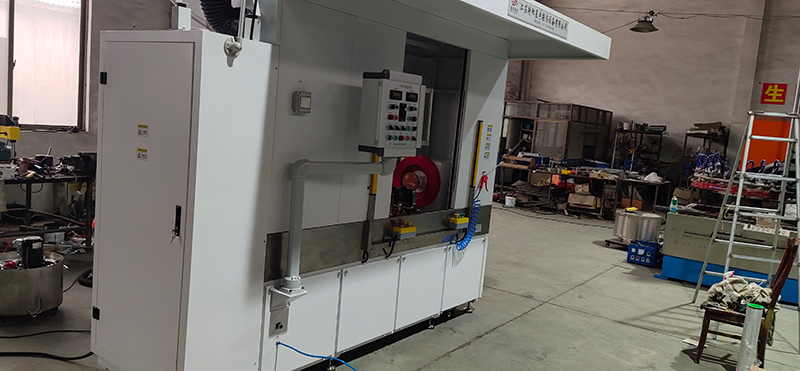

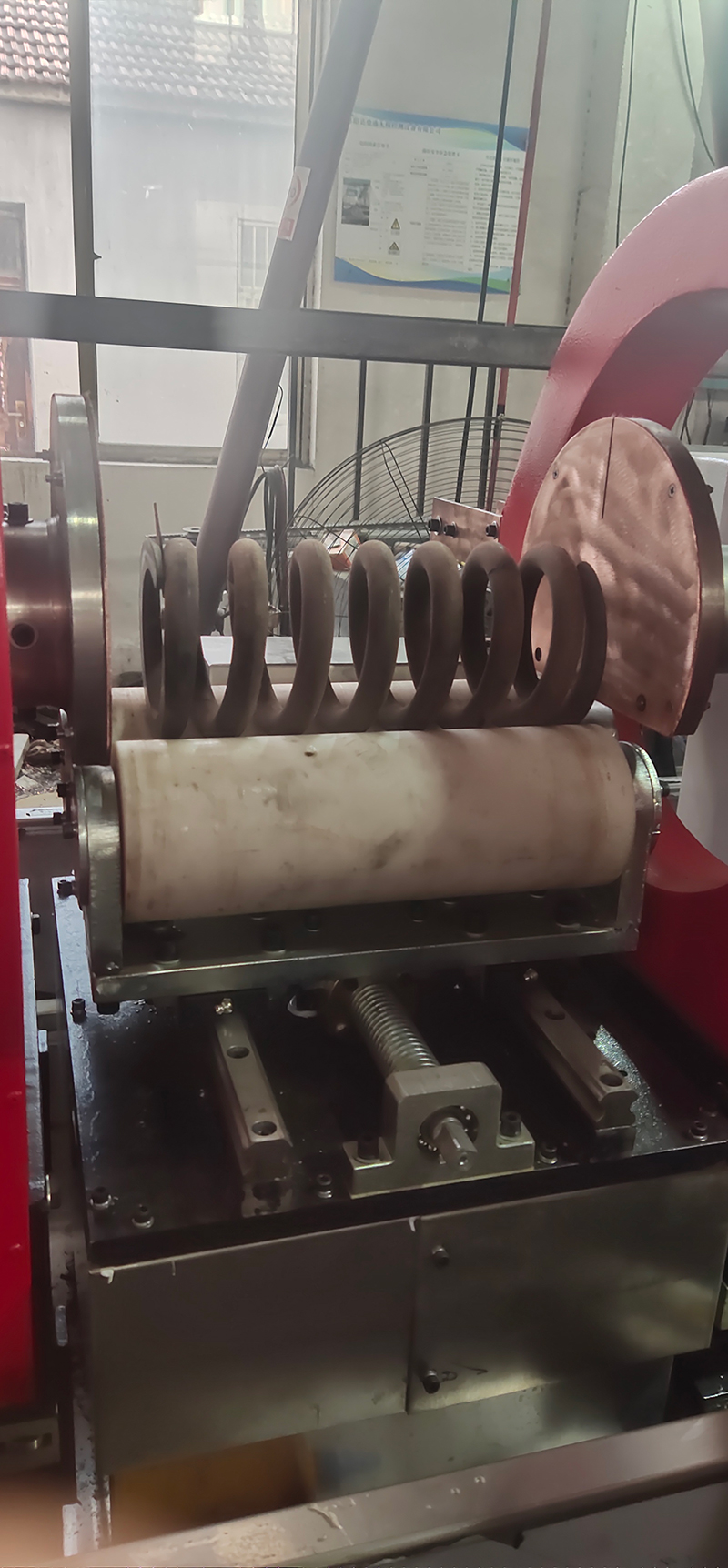

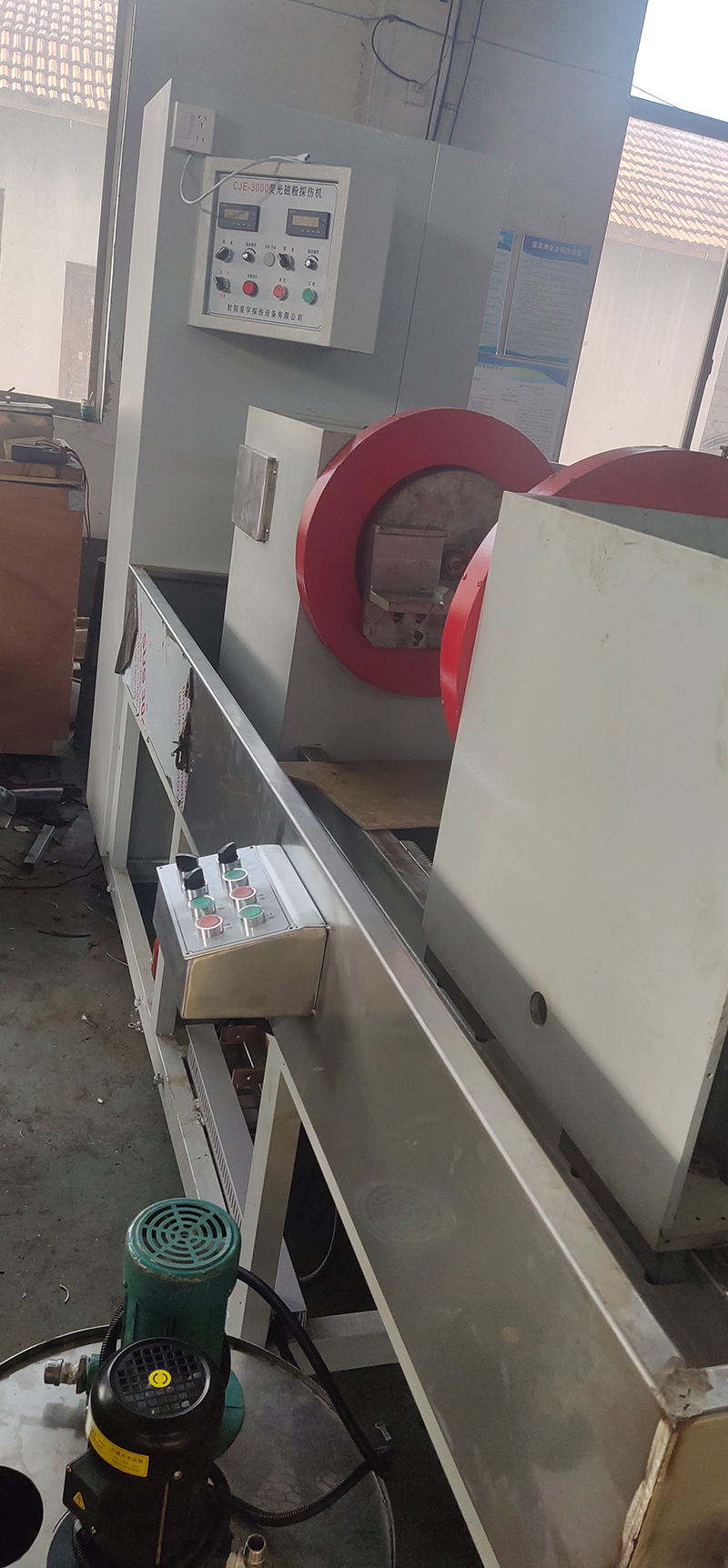

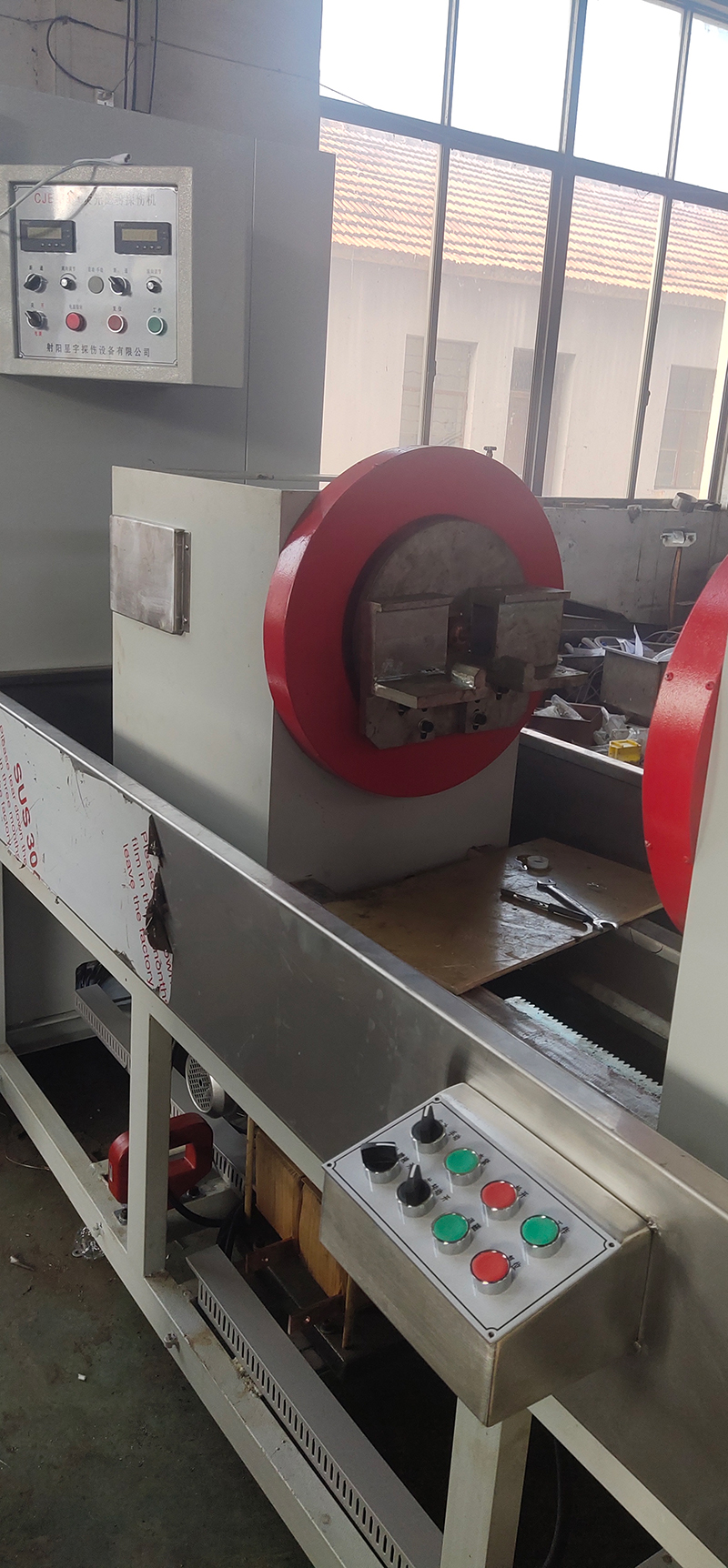

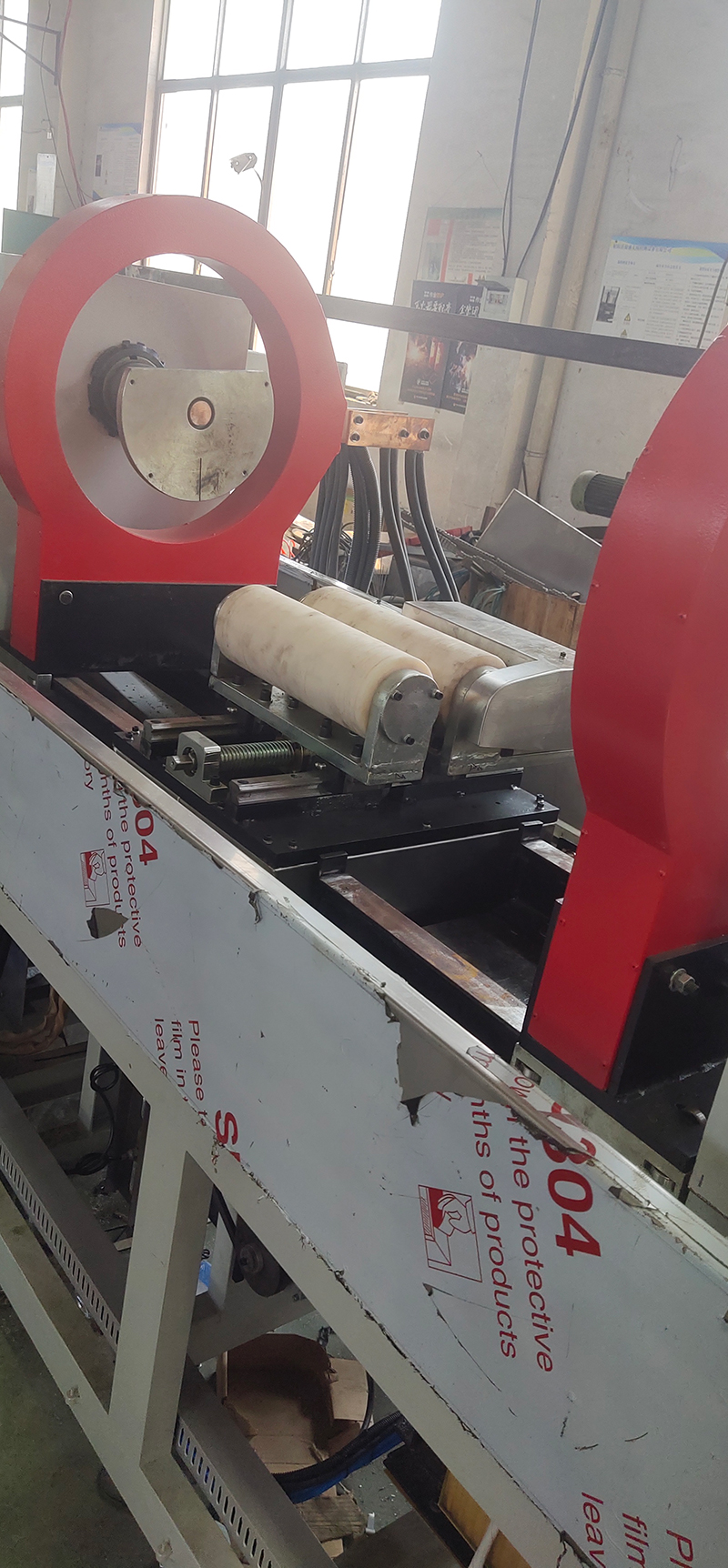

CJE－2000行星架磁粉探伤机
1.1设备型号：CJE－2000
1.2设备用途：用于行星架感应淬火后零件内外表面缺陷检测
1.3加工节拍：T机≤20秒（不包括观察时间）；
1.4供货清单
序号 | 名 称 | 型号和规格 | 数 量 |
1 | 行星架磁粉探伤机主机 | CJE－2000 | 1 |
2 | 电气控制系统 | 施耐德 | 1 |
3 | 暗室系统 | CJE－2000 | 1 |
4 | 手提荧光灯 | CJ100 | 1 |
5 | 磁强仪 | JCZ-10 | 1 |
6 | 紫外线照度计 | 1 | |
7 | 梨形沉淀管 | 1 | |
8 | A型试片 | 30/100 | 1套 |
9 | 水剂复合荧光磁粉 | NY-20 | 1公斤 |
二、主要技术参数及规格
2.1、设备可满足以下规格行星架探伤：
最大长度 500mm
最大回转直径 300mm
最大重量 ≥30KG
磁场方向 | 规格要求 |
周向磁场 | 交流电励磁法 |
调节方式：连续可调 | |
显示：数字表 | |
额定电流强度 I≥3000A(有效值) | |
开路电压 U0≥8V | |
电流强度波动范围＜±5% | |
纵向磁场 | 交流电励磁法 |
调节方式：连续可调 | |
显示：数字表 | |
额定安匝值：≥8000AT | |
安匝值波动范围＜±5% |
2.2、主要零部件及外购件清单
序号 | 外购件名称 | 品牌 | 备注 |
1 | LED型（冷光源）荧光灯 | 星宇 | |
2 | 气动元件（气缸等） | SMC | |
3 | 电器材料 | 施耐德 | |
4 | 可控硅 | 上海上整 | |
5 | PLC | SIEMENS | |
6 | 交流调速电机 | 宁波中大 | |
7 | 水泵 | 浙江雷宝 |
三、专业技术要求
3.1、工艺要求
3.1.1、经磁化后，工件内外表面缺陷显影清晰易于观察。
3.1.2工件托架旋转：工件采用托架旋转，带动工件水平旋转；
3.1.3行星架探伤工艺参数要求：
序号 | 项目 | 规格 |
1 | 周向磁化电流 | 1100-1300A，波动值＜±5% |
2 | 纵向磁化安匝 | 9000-13000AT，波动值＜±5% |
3 | 磁场强度 | 工件表面周向、纵向磁场强度≥2kA/m 工件表面复合磁场强度≥2kA/m |
4 | 紫外线强度 | 距紫外线玻璃中心380mm处 ≥ 4000µW /cm2 |
5 | 剩磁量 | ≤0.2mT，剩磁量合格且稳定 |
6 | 磁悬液 | 水基磁悬液，沉淀量0.15-0.3ml/100ml |
7 | 综合灵敏度 | A2灵敏度试片在各主轴颈、连杆颈显示清晰、完整 |
注：缺陷类型包含材料裂纹、热处理裂纹、锻造缺陷、磨削裂纹等，缺陷类型、长度、位置、数量不固定；检测标准按照JB/T8290-2011《磁粉探伤机》执行。
3.2、电气部分
3.2.1控制系统
3.2.1.1数字式电流表，具有欠流报警功能。当实际磁化电流低于一定值范围时，自动报警，提醒操作者，防止漏检测。
3.2.1.2探伤机采用PLC控制，满足探伤机操作需要；
3.2.1.3电气控制部分由SIEMENS PLC可编程序控制器、可控硅及其保护装置、电流调节触发装置、电流表、控制按钮及指示灯、电机、气缸、三联件、电磁阀、调压阀、交流接触器、空气开关、中间继电器等控制装置组成，控制夹紧、喷液、磁化、旋转、退磁等探伤的工艺过程，具有动作安全互锁功能；
3.2.1.4低压电器电路安全设计遵循GB3046《低压电器安全标准》，电气系统性能可靠，有足够的安全防护，保证设备及人身安全；
3.2.1.5 PLC采用西门子S7-200系列，低压电气元件采用施耐德品牌；PLC的输入和输出端预留20%的裕量；
3.2.1.6采用PLC可编程序控制器控制整个探伤的动作。包含对工件的夹紧、磁化、喷淋磁悬液、退磁等。I/O口需分别预留20%接口；
3.3.2磁化系统
3.3.2.1 机床励磁机构包括周向和纵向两套励磁机构：周向磁场励磁机构采用交流电励磁法，纵向磁场通过磁轭线圈进行磁化，励磁机构采用全交流电励磁法；可手动或自动工作方式磁化。
3.3.2.2机床励磁系统由大电流变压器（周向变压器及其互感器、指示表和纵向变压器及其互感器、指示表）、交流周向励磁部分、交流纵向励磁部分(含激磁线圈)、连接线等组成；
